دیتاشیت کامل Catalyst 9200 Cisco

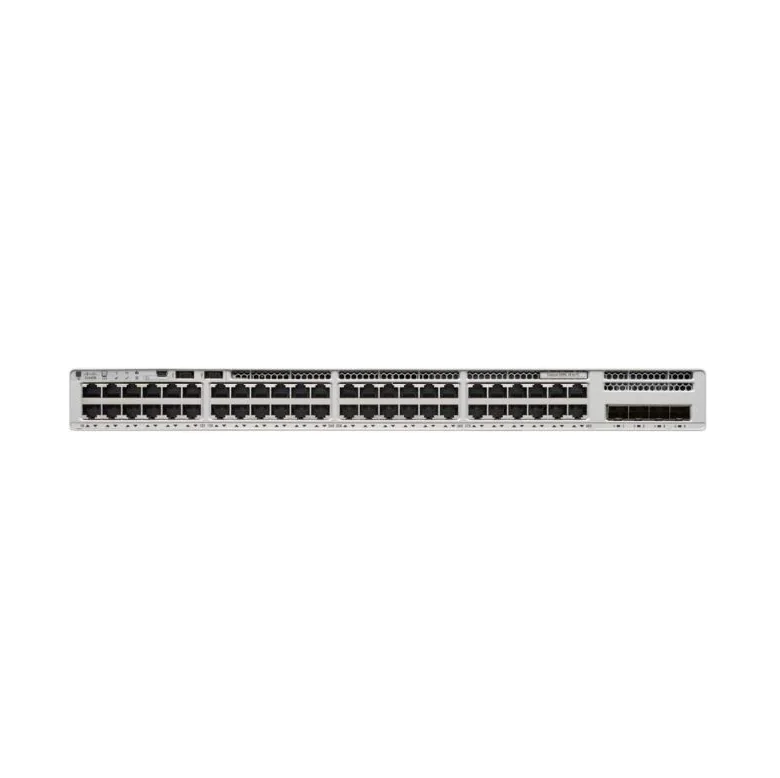

سری Cisco Catalyst 9200L با ۴۸ پورت، سوئیچهای شبکهای لایه ۳ (Layer 3) خوشرک (1RU) و قابل انباشتگی (stackable) هستند که برای استفاده در لایه دسترسی (access layer) شبکههای سازمانی، دانشگاهی و شعبات (branch) طراحی شدهاند.
این سوئیچها چندین مدل مختلف با قابلیتهای متنوع دارند که در ادامه به تفکیک توضیح داده شدهاند.
جدول مدلهای کلیدی ۴۸ پورت Catalyst 9200L
| مدل (Model) | پورتهای داونلینک (پایین دست) | پورتهای آپلینک (ارتباط بالا دست) | قابلیت PoE | منبع تغذیه مناسب (منحصربهفرد) |
|---|---|---|---|---|
| C9200L-48T-4G | ۴۸ پورت 1 گیگابیت (Data only) | ۴ پورت SFP (1 گیگابیت) | ندارد | PWR-C5-125WAC |
| C9200L-48T-4X | ۴۸ پورت 1 گیگابیت (Data only) | ۴ پورت SFP+ (10 گیگابیت) | ندارد | PWR-C5-125WAC |
| C9200L-48P-4G | ۴۸ پورت 1 گیگابیت PoE+ | ۴ پورت SFP (1 گیگابیت) | دارد (Full PoE+) | PWR-C5-1KWAC |
| C9200L-48P-4X | ۴۸ پورت 1 گیگابیت PoE+ | ۴ پورت SFP+ (10 گیگابیت) | دارد (Full PoE+) | PWR-C5-1KWAC |
| C9200L-48PL-4G | ۴۸ پورت 1 گیگابیت Partial PoE+ | ۴ پورت SFP (1 گیگابیت) | دارد (Partial) | PWR-C5-1KWAC |
| C9200L-48PL-4X | ۴۸ پورت 1 گیگابیت Partial PoE+ | ۴ پورت SFP+ (10 گیگابیت) | دارد (Partial) | PWR-C5-1KWAC |
| C9200L-48PXG-4X | ۱۲ پورت mGig + ۳۶ پورت 1 گیگابیت PoE+ | ۴ پورت SFP+ (10 گیگابیت) | دارد (PoE+) | PWR-C5-1KWAC |
| C9200L-48PXG-2Y | ۸ پورت mGig + ۴۰ پورت 1 گیگابیت PoE+ | ۲ پورت SFP28 (25 گیگابیت) | دارد (PoE+) | PWR-C5-1KWAC |
توضیحات تکمیلی هر مدل
1. مدلهای پایه (Data Only)
-
C9200L-48T-4G و C9200L-48T-4X : این مدلها فاقد قابلیت PoE هستند و فقط برای انتقال داده (Data) طراحی شدهاند. مدل
4Xآن به جای پورتهای ۱ گیگابیت SFP، دارای پورتهای آپلینک ۱۰ گیگابیت SFP+ است که پهنای باند بالاتری را فراهم میکند.
2. مدلهای Full PoE+
-
C9200L-48P-4G و C9200L-48P-4X : این مدلها از PoE+ (حداکثر ۳۰ وات بر پورت) روی تمام ۴۸ پورت پشتیبانی میکنند. برای تغذیه تجهیزاتی مثل تلفنهای IP، دوربینهای مداربسته و اکسس پوینتها ایدهآل هستند.
3. مدلهای Partial PoE+
-
C9200L-48PL-4G و C9200L-48PL-4X : کلمه
PLمخفف Partial PoE است. در این مدلها، قابلیت PoE+ روی تعداد محدودی از پورتها (معمولاً ۱۲ یا ۲۴ پورت اول) فعال است، نه تمام ۴۸ پورت. این گزینه برای سناریوهایی که همه پورتها نیاز به برق ندارند، مقرونبهصرفهتر است.
4. مدلهای mGig (Multigigabit)
-
C9200L-48PXG-4X و C9200L-48PXG-2Y : این مدلها ترکیبی از پورتهای mGig (1/2.5/5/10 گیگابیت) و پورتهای ۱ گیگابیتی هستند.
-
پورتهای mGig برای اتصال به اکسس پوینتهای نسل جدید (Wi-Fi 6/6E) بسیار مناسب هستند، زیرا سرعت بالاتر از ۱ گیگابیت را روی کابلهای مسی معمولی (Cat5e/Cat6) ارائه میدهند.
-
مدل
2Yدارای آپلینک ۲۵ گیگابیتی (SFP28) است که پهنای باند بسیار بالاتری برای ارتباط با سوئیچهای核心 (Core) فراهم میکند.
-
مشخصات فنی کلیدی مشترک در تمام مدلهای ۴۸ پورت
| مشخصات | جزئیات فنی |
|---|---|
| سیستمعامل | Cisco IOS XE (مدرن و ماژولار، پشتیبانی از NETCONF، RESTCONF و مدلسازی داده YANG) |
| قابلیت انباشتگی (Stacking) | دارد (StackWise-80 با پهنای باند ۸۰ گیگابیت بر ثانیه) |
| حافظه (RAM) | ۲ گیگابایت |
| حافظه فلش (Flash) | ۴ گیگابایت |
| اندازه جدول MAC | ۱۶,۰۰۰ ورودی |
| Jumbo Frame | پشتیبانی از فریمهای تا سایز ۹,۱۹۸ بایت |
| رنج دمای عملیاتی | ۰- تا ۴۵ درجه سانتیگراد (۳۲- تا ۱۱۳ درجه فارنهایت) |
| ابعاد (عرض × عمق × ارتفاع) | ۴۴.۵ × ۲۸.۸ × ۴.۴ سانتیمتر (مناسب برای نصب در رک ۱۹ اینچی، 1RU) |
| وزن | حدود ۴.۳۵ تا ۵.۷۱ کیلوگرم (بسته به مدل و منبع تغذیه) |
⚠️ نکات بسیار مهم برای نصب (حتماً مطالعه شود)
-
سازگاری انحصاری منبع تغذیه (Critical Power Supply Rule) :
-
برخلاف سری C9200 (بدون L) که از منابع تغذیه سری C5 و C6 پشتیبانی میکند، سری C9200L فقط از منابع تغذیه سری
PWR-C5پشتیبانی میکند و منابع C6 با آن کار نخواهند کرد. -
مدلهای ۴۸ پورت حتماً به منبع تغذیه ۱۰۰۰ وات (1KW) نیاز دارند. مدلهای
48Pو48PXGو48PLفقط از PWR-C5-1KWAC استفاده میکنند و منابع ۶۰۰ وات (مخصوص مدلهای ۲۴ پورت) روی این سوئیچها روشن نخواهند شد.
-
-
لایسنس و نرمافزار:
-
این سوئیچها معمولاً با یکی از دو پکیج نرمافزاری عرضه میشوند: Network Essentials (مناسب برای اکثر موارد استفاده) یا Network Advantage (برای قابلیتهای پیشرفتهتر مثل BGP و OSPF پیشرفته).
-
برای مدیریت از طریق Cisco Catalyst Center (سابق DNA Center) یا Meraki، نیاز به لایسنس جداگانه است.
-
-
قابلیت اطمینان (Resiliency) :
-
تمام مدلهای ۴۸ پورت دارای دو اسلات برای منبع تغذیه (قابلیت Redundancy) و دو فن قابل تعویض هستند.
-
🛠️ موارد استفاده پیشنهادی (Use Cases)
-
C9200L-48T-4X : لایه دسترسی در محیطهای اداری بدون نیاز به PoE (مثلاً اتصال سرورهای کمکی یا ایستگاههای کاری).
-
C9200L-48P-4X : پرکاربردترین گزینه برای سازمانهایی که تعداد زیادی دستگاه PoE (دوربین، تلفن IP، اکسس پوینت) دارند.
-
C9200L-48PXG-2Y : مناسب برای نسل جدید شبکه با اکسس پوینتهای پرسرعت Wi-Fi 6E (نیازمند پورتهای mGig) و آپلینک ۲۵ گیگابیت برای جلوگیری از گلوگاه پهنای باند.
