بررسی تخصصی استوریج EMC VNX5400
خانواده استوریج VNX شامل آرایههای VNXe ،VNX و VNX2 است. سری VNXe برای فضای ذخیرهسازی کوچک تا متوسط و سری VNX برای فضای ذخیرهسازی متوسط تا سازمانی طراحی شده است. سری VNX2 نسل جدید تولیدات متوسط تا سازمانی شرکت EMC است. این سری با استفاده از فضای عملیاتی EMC VNX برای فایل و بلوک، به شما این امکان را میدهد تا راحتتر از Unisphere استفاده کنید. Unisphere نرمافزاری برپایه وب است که مدیریت استوریجهای EMC VNX را از راه دور ممکن میسازد. فضای نرمافزاری VNX2 پیشرفتهای چشمگیری در زمینه های بهرهوری، سادگی و کارایی به کاربران خود ارائه میکند.

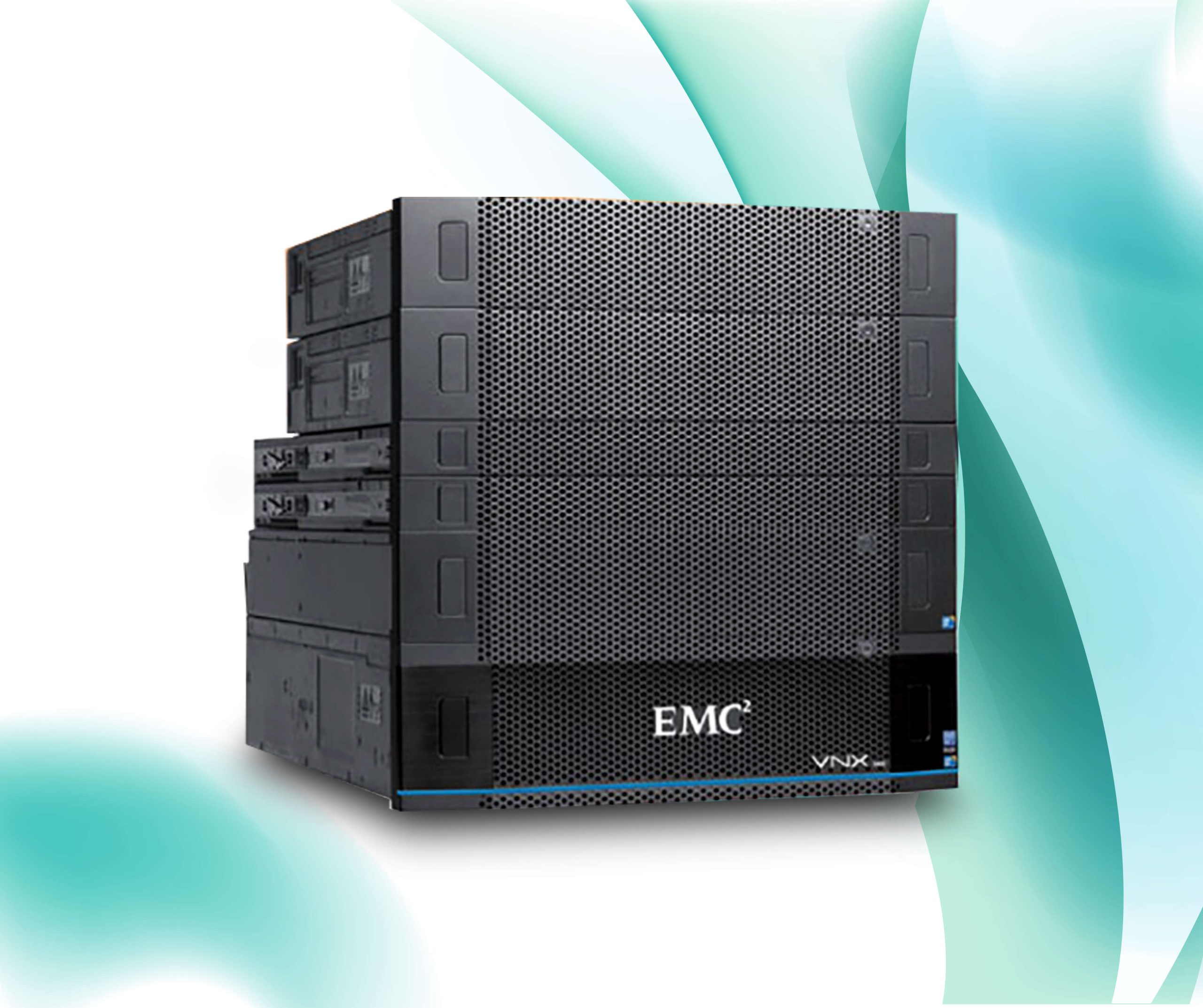

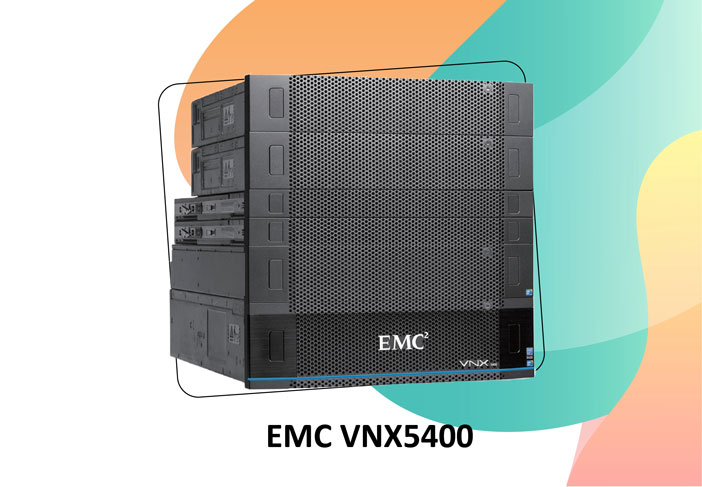

استوریج EMC VNX5400
استوریج EMC VNX5400 برای کاراییهای ابتدایی تا نیمهحرفهای طراحی شده است. این مدل پشتیبان بلوک، فایل و ساختارهای یکسان است و از یک شاسیِ DPE (Disk Processor Enclosure) استفاده میکند. در این مدل از یک پردازندهی چهار هستهای 1.8 گیگاهرتزی Xeon E5 و رم 16 گیگابایتی استفاده شده است. استوریج VNX5400 از ماکزیمم 250 درایو با آپشنهای اتصال FC iSCSl و FCoE پشتیبانی میکند.
فضای عملیاتی VNX از چهار درایو اول DPE به نام Vault drives راهاندازی میشود. VNX5400 از اسلات UltraFlex I/O برای تمامی اتصالات استفاده میکند. اسلات اول از یک سوییچ مدیریت شبکه داخلی نگهداری میکند که شامل یک پورت mini-serial و یک پورت LAN است. اجزا EMC از این پورتها برای اتصال به پردازندههای استوریج استفاده میکنند. یک اتصال LAN روی هر کدام از پردازندههای استوریج برای مدیریت آرایه وجود دارد.
هر پردازنده دارای 5 اسلات I/O است و VNX 5400 از ماکزیمم 4 اسلات I/O پشتیبانی میکند و هر اسلات بدون ماژولهای I/O با صفحات فلزی پوشیده میشود تا علاوه بر زیبایی دستگاه، جریان هوای مطلوب را حفظ کند.
در وسط هر محفظه، میان پردازندههای ذخیرهساز یک لامپ پاور آبی و یک لامپ خطای کهربایی وجود دارد. هر پردازنده ذخیرهساز منحصراً مجهز به لامپ پاور سبز، دست سفید به نشانهی عدم آمادگی برای قطع اتصال و لامپ خطای دو رنگ است و قسمت خنککننده هم دارای یک لامپ کهربایی است که فقط در زمان وجود نقص روشن میشود.
